美国国家线规AWG公英制对照表

信息来源：三博电子作者：三博电子时间：2016/2/28

河南三博电子科技有限公司www.hnsanbo.cn

AWG 美国线规的由来和单位转换

AWG 美国线规的由来和单位转换
所谓AWG就是美国线规（American Wire Gauge）的简称American wire gauge (AWG)，或者我们也称为Brown&Sharpe 线规，这个线规系统自从1857年从美国诞生以来长期，用户长期使用的标准。此标准广泛应用于圆形，固体，非金属和导线的直径测量。线体的直径对于其最终承载电流的范围是一个决定性的因素，这也是AWG美国线规广泛使用的原因之一。如下图,为标准的线规量具.

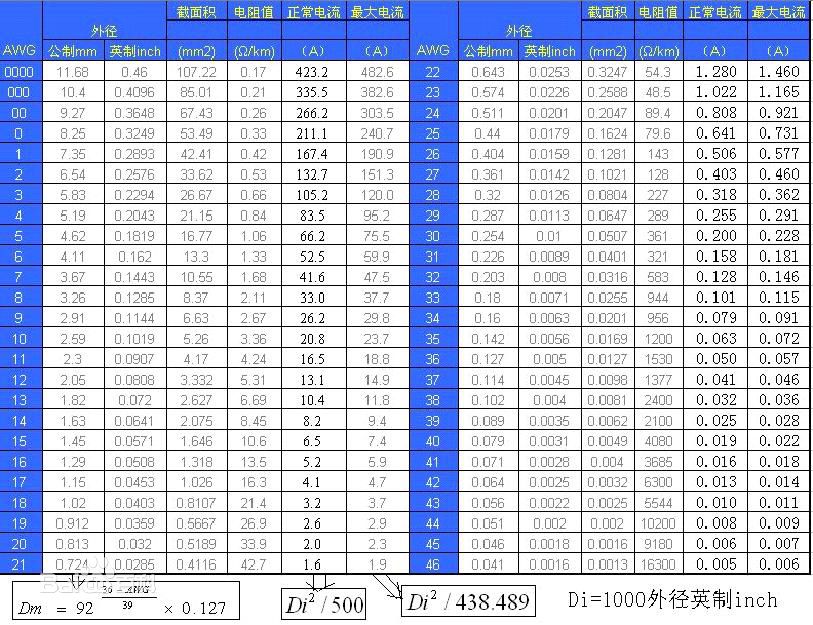

线规公式
我们以常见的热电偶尺寸AWG36为例也就是0.005英寸直径,如果AWG为0000时，其直径为0.46英寸，两者的直径相差92倍，而从AWG36到AWG0000当中一共有40个不同的AWG尺寸，也就是说39步。我们根据上面的推算很容易就可以导出下面的公式：

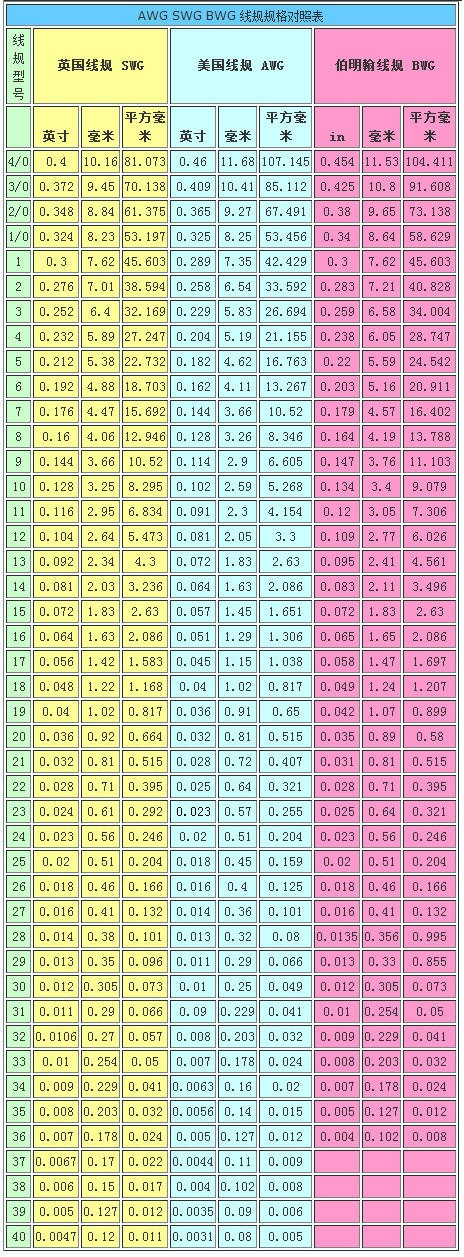

其中需要注意的是AWG00，AWG000，AWG0000的n分別使用-1，-2，-3，当然在如果每次用户选择热电偶时都需要根据公式来推算直径的公制和英制也显得太麻烦了。为了方便用户的选择我们编制了如下表格便于用户切换单位以方便选择合适的热电偶尺寸。
