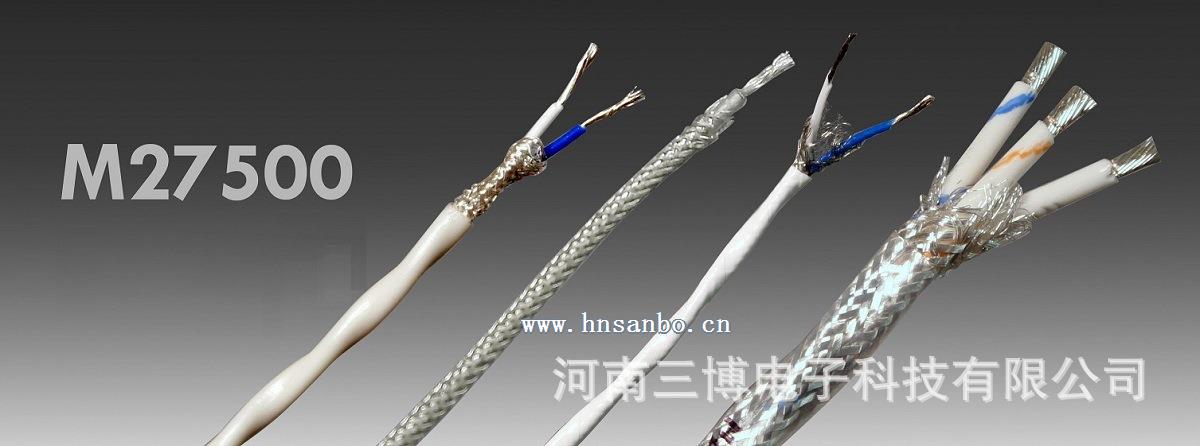

M27500 TG-14 | NEMA WC 27500 TG-14

M27500 TG-14类型线缆 | NEMA WC 27500 TG-14类型线缆

APPLICATIONS:【应用:】

Aerospace flight vehicles【航空飞行器】
CHARACTERISTICS:【特性:】

PRODUCT DESCRIPTION:【产品描述:】

Primary conductors: M22759/18【主要导体:m22759/18】
Shield: Tinned copper briad, 85% coverage【屏蔽:镀锡铜briad,覆盖率为85%】
Jacket: Extruded Ethylene tetrafluoroethylene (Tefzel)【护套:挤塑乙烯(乙烯-四氟乙烯共聚物】
TEMPERATURE RATING:【额定温度:】

150°C【150摄氏度
VOLTAGE RATING:【额定电压:】

600 volts【600伏】

M27500-12TG-1T14



Mil-Spec #

 AWG SIZE

Conductor Stranding

No. of Cond.

Nom. Shield O.D. (in)

Nom. Cable O.D (in)

Nom. Lbs/Mft

军标订货号码

线规尺寸

导体绞合

线芯数量

屏蔽外径(英寸)

电缆外径(英寸)

重量(磅/千英尺)

M27500-24TG-1T14

24

19/36

0.036

0.054

0.072

6

M27500-24TG-2T14

24

19/36

0.036

0.095

0.113

9

M27500-24TG-3T14

24

19/36

0.036

0.101

0.119

12

M27500-24TG-4T14

24

19/36

0.036

0.11

0.128

15















M27500-22TG-1T14

22

19/34

0.043

0.061

0.079

7

M27500-22TG-2T14

22

19/34

0.043

0.109

0.127

12

M27500-22TG-3T14

22

19/34

0.043

0.116

0.134

17

M27500-22TG-4T14

22

19/34

0.043

0.127

0.145

20















M27500-20TG-1T14

20

19/32

0.051

0.069

0.087

9

M27500-20TG-2T14

20

19/32

0.051

0.125

0.163

18

M27500-20TG-3T14

20

19/32

0.051

0.133

0.178

22

M27500-20TG-4T14

20

19/32

0.051

0.146

0.194

27















M27500-18TG-1T14

18

19/30

0.061

0.084

0.108

12

M27500-18TG-2T14

18

19/30

0.061

0.145

0.181

23

M27500-18TG-3T14

18

19/30

0.061

0.154

0.191

31

M27500-18TG-4T14

18

19/30

0.061

0.17

0.208

40















M27500-16TG-1T14

16

19/29

0.07

0.09

0.108

15

M27500-16TG-2T14

16

19/29

0.07

0.157

0.181

28

M27500-16TG-3T14

16

19/29

0.07

0.167

0.191

39

M27500-16TG-4T14

16

19/29

0.07

0.184

0.208

72















M27500-14TG-1T14

14

19/27

0.085

0.104

0.122

21

M27500-14TG-2T14

14

19/27

0.085

0.185

0.209

40

M27500-14TG-3T14

14

19/27

0.085

0.198

0.222

56

M27500-14TG-4T14

14

19/27

0.085

0.218

0.242

72















M27500-12TG-1T14

12

19/25

0.107

0.126

0.144

30

M27500-12TG-2T14

12

19/25

0.107

0.229

0.253

59

M27500-12TG-3T14

12

19/25

0.107

0.245

0.269

83

M27500-12TG-4T14

12

19/25

0.107

0.271

0.295

111
