CEC-RWC-18664

信息来源：三博电子作者：三博电子时间：2017/4/19

CEC-RWC-18664

型号：CEC-RWC-18664
芯数：4
材料形状：圆线
提供加工定制：是

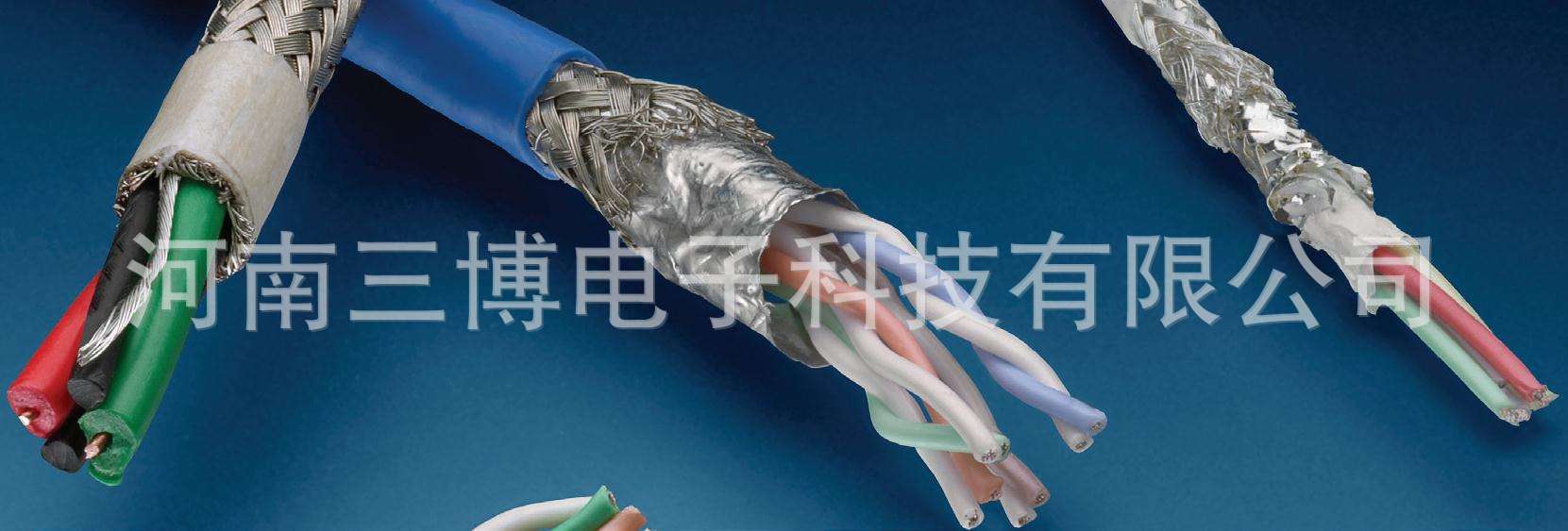

“CEC-RWC-18664四同轴线缆RAYCHEM”的详细描述:
100 M快速以太网电缆
100 欧姆 - 150℃
泰科产品编号 CEC-RWC-18634 CEC-RWC-18664 CEC-RWC-18666
导体AWG 尺寸(19股) 26 24 22
导体材料： SCCA SCCA SCC
标称导体直径(英寸)： 0.0185 0.0235 0.0295
绝缘层材料：发泡FEP 发泡FEP 发泡FEP
标称绝缘层外径± 0.002(英寸) 0.037 0.042 0.057
标称电缆外径(英寸)： 0.145 0.154 0.195
标称电缆重量(磅/1000英尺)： 17.7 20.3 32.0
屏蔽材料： TCC TCC TCC
护套材料： FEP FEP FEP
阻抗 ± 10%(Ω)： 100 欧姆 100 欧姆 100 欧姆
温度额定值： 150℃ 150℃ 150℃
标称电容(皮法/英尺)： 13.5 13.0 12.9
标称衰减(dB/100m)：
1 MHz 4.0 2.2 1.6
10 MHz 10.5 6.8 5.9
100 MHz 36.0 24.8 21.0
10 MHz 100 MHz 10 MHz 100 MHz 10 MHz 100 MHz
最小NEXT(dB) 50 35 50 35 50 35
最小SRL(dB) 23 16 23 16 23 16

订货代码	指标	CEC-RWC-18634	CEC-RWC-18664	CEC-RWC-18666	CEC-RWC-20555	CEC-RWC-20333	CEC-RWC-18658	CEC-RWC-18687	CEC-RWC-18665
绞合导体		26	24	22	26	24	26	24	22
导体材料		SCCA	SCCA	SCC	SCCA	SCCA	SCCA	SCCA	SCC
导体直径	mm	0.47	0.6	0.75	0.47	0.6	0.47	0.6	0.75
绝缘材料		FEP	FEP	FEP	FEP	FEP	FEP	FEP	FEP
绝缘直径	mm	0.94	1.07	1.45	0.94	1.07	0.94	1.07	1.45
电缆直径	mm	3.68	3.91	4.95	3.66	3.89	3.66	3.89	4.93
电缆重量	Kg/KM	26.32	30.19	47.59	27.81	33.02	27.81	33.02	51.01
屏蔽材料		TCC	TCC	TCC	TCC	TCC	SCC	SCC	SCC
护套材料		FEP	FEP	FEP	FEP	FEP	FEP	FEP	FEP
特性阻抗	Ω	100	100	100	100	100	100	100	100
温度范围	℃	150	150	150	150	150	200	200	200
标称电容	pF/ft	13.5	13	12	13.5	13	13.5	13	12
标称衰减
dB/100m	1MHz	4	2.2	1.6	4	2.2	4	2.2	1.6
10MHz	10.5	6.8	5	10.5	6.8	10.5	6.8	5
100MHz	36	24.8	21	36	24.8	36	24.8	21
Min.NEXT
dB	10MHz	50	50	50	50	50	50	50	50
100MHz	35	35	35	35	35	35	35	35
Min.SRL
dB	10MHz	23	23	23	23	23	23	23	23
100MHz	16	16	16	16	16	16
