M17-176-00002

信息来源：三博电子        作者：三博电子         时间：2018/6/11

1553专用线缆：10612 RAYCHEM 78欧双绞屏蔽线

配套RAYCHEM连接器DK-621系列
主要是为MIL-STD-1553B数据总线设计的，具有高可靠性、耐用性。
特点：
（1）满足MIL-STD-1553B的硬件要求
（2）可拆型插针和插孔
（3）与1553B数据总线电缆相匹配
（4）360度的连续屏蔽，结构坚固
（5）应力释放，低电压降和高可靠性
（6）螺口与卡口两种方式，安装简便

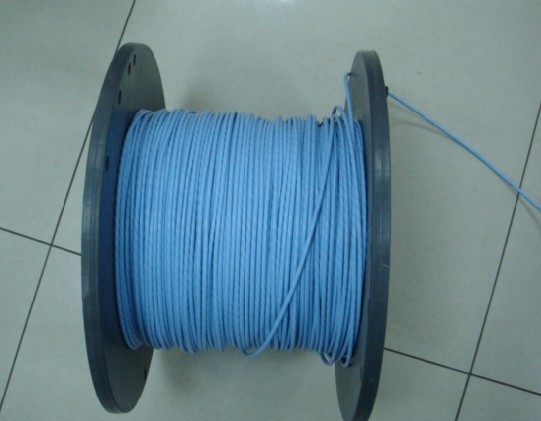

1553专用电缆：M17/176-00002,TWC-78双绞屏蔽线
PL75-47 适用于M17/176-00002电缆的接头
CJ70-47 适用于M17/176-00002电缆的接头(公)
BJ77 穿舱插座，与PL75-47匹配
CBBJR79 配套PCB CONNECTOR
BJ76，BJ76FL穿舱，防水插座

1553专用电缆：M17-176-00002 双绞屏蔽线、10612 RAYCHEM 78欧双绞屏蔽线、10613、7724R3524 、TWC-78-1、TWC-78-2

M17/176-00002线缆接线工具

规格
电缆类型双轴电缆组-线规24 AWG导线股数19 股 / 36 AWG护套（绝缘）材料全氟 烷氧基树脂（PFA）护套（绝缘）直径0.129"（3.28mm）屏蔽类型编织线阻抗77 欧姆长度500'（152.40m）套管颜色蓝使用-特性高温导体材料铜，银涂层介电材料聚四氟乙烯（PTFE）电介质直径0.042"（1.07mm）屏蔽材料铜，银涂层屏蔽范围93%VoP，传播速度70工作温度-55°C ~ 200°C
M17/176-00002 数据总线线缆，用于三同轴连接器端子：如M39029/58-365,M39029/57-359,工具为：M22520/5-01,Y631,M22520/2-01,K709(M22520/2-37)
现货供应

1553B专用连接器，1553B专用测试线缆，1553B专用耦合器，1553B专用总线开关，BJ77、PL75-47、PL75FL、BJ76、BJ76FL、CJ70-47、CBBJR79、PL75-29、BJ770、PL155、PL75-9、BJ459ACWS-201......
