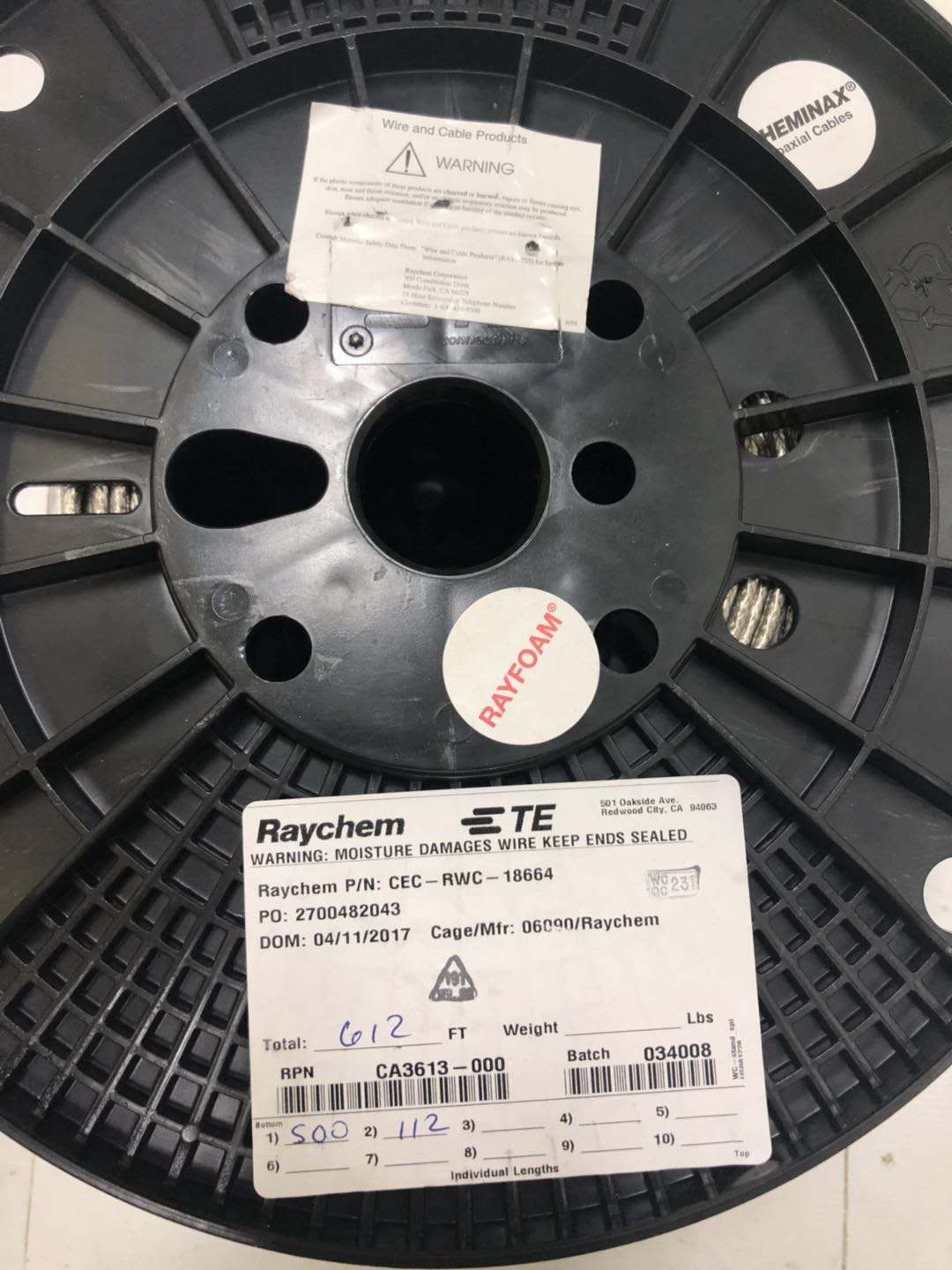

CEC-RWC-18687
信息来源：三博电子 作者：三博电子 时间：2018/7/21
详细说明

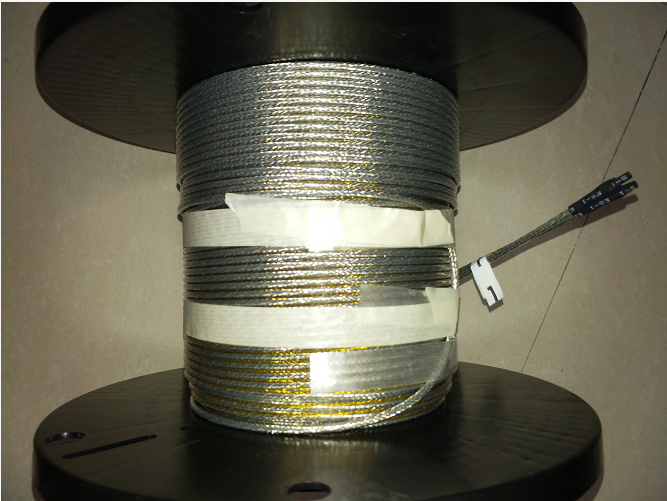

QUADLITE 四同轴电缆
订货代码 CEC-RWC-18634 CEC-RWC-18664 CEC-RWC-18666 CEC-RWC-20555 CEC-RWC-20333 CEC-RWC-18658 CEC-RWC-18687 CEC-RWC-18665
绞合导体 26 24 22 26 24 26 24 22
导体材料 SCCA SCCA SCC SCCA SCCA SCCA SCCA SCC
导体直径 mm 0.47 0.60 0.75 0.47 0.60 0.47 0.60 0.75
绝缘材料 FEP FEP FEP FEP FEP FEP FEP FEP
绝缘直径 mm 0.94 1.07 1.45 0.94 1.07 0.94 1.07 1.45
电缆直径 mm 3.68 3.91 4.95 3.66 3.89 3.66 3.89 4.93
电缆重量 Kg/KM 26.32 30.19 47.59 27.81 33.02 27.81 33.02 51.01
屏蔽材料 TCC TCC TCC TCC TCC SCC SCC SCC
护套材料 FEP FEP FEP FEP FEP FEP FEP FEP
特性阻抗 Ω 100 100 100 100 100 100 100 100
温度范围 ℃ 150 150 150 150 150 200 200 200
标称电容 pF/ft 13.5 13 12 13.5 13 13.5 13 12
标称衰减
dB/100m 1MHz 4 2.2 1.6 4 2.2 4 2.2 1.6
10MHz 10.5 6.8 5 10.5 6.8 10.5 6.8 5
100MHz 36 24.8 21 36 24.8 36 24.8 21
Min.NEXT
dB 10MHz 50 50 50 50 50 50 50 50
100MHz 35 35 35 35 35 35 35 35
Min.SRL
dB 10MHz 23 23 23 23 23 23 23 23
100MHz 16 16 16 16 16 16 16 16
