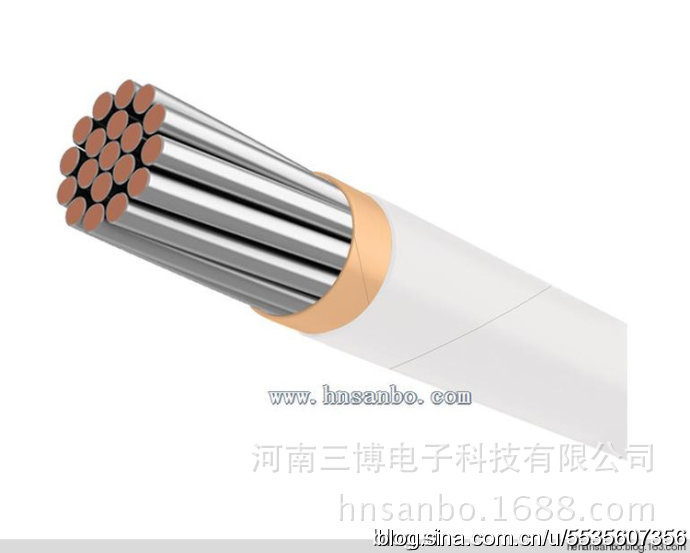

本规范包括氟聚合物绝缘单芯电线，镀锡、镀银、镀镍导体或铜或铜合金导体。
河南三博电子科技有限公司www.hnsanbo.cn供应高质量的符合MIL-W-22759(M22759)|SAE AS22759铜和铜合金导体军标线缆 ，我们供应的m22759电线满足小尺寸的要求，耐高温、低重量、低火焰传播。美国机动工程师协会Society of Automotive Engineers(简称SAE)制定的SAE AS22759规范，规范对包括氟聚合物绝缘单芯镀锡，银涂层，或铜或铜合金镍涂层的导体电线做了详细规定和指定。含氟聚合物绝缘的聚四氟乙烯（PTFE），聚全氟乙丙烯（FEP）、聚偏氟乙烯（聚偏氟乙烯）、乙烯-四氟乙烯共聚物（ETFE），或其他含氟聚合物树脂。含氟聚合物可以单独使用或与其它保温材料的组合。
|
SAE-AS22759 |
|||||||
| 军标代码 | 导体 | 绝缘体 | 额定温度℃ | 额定电压V | 线规AWG | M27500代码 | 重量 |
| M22759/1 | 镀银铜 | PTFE | 200度 | 600伏 | 22至4/0 | EA | |
| M22759/2 | 镀镍铜 | PTFE | 260度 | 600伏 | 22至4/0 | E | |
| M22759/3 | 镀镍铜 | TFE | 260度 | 600伏 | 22至2/0 | RA | 中等 |
| M22759/4 | 镀银铜 | TFE | 200度 | 600伏 | 22至2/0 | RB | 中等 |
| M22759/5 | 镀银铜 | 耐磨挤出PTFE | 200度 | 600伏 | 24至10 | VA | |
| M22759/6 | 镀镍铜 | 耐磨挤出PTFE | 260度 | 600伏 | 24至10 | WA | |
| M22759/7 | 镀银铜 | 耐磨挤出PTFE | 200度 | 600伏 | 24至10 | SA | 中等 |
| M22759/8 | 镀镍铜 | 耐磨挤出PTFE | 260度 | 600伏 | 24至10 | TA | 中等 |
| M22759/9 | 镀银铜 | 挤出TFE | 200度 | 1000伏 | 28至8 | LE | |
| M22759/10 | 镀镍铜 | 挤出TFE | 260度 | 1000伏 | 28至8 | LH | |
| M22759/11 | 镀银铜 | 挤出TFE | 200度 | 600伏 | 28至8 | RC | |
| M22759/12 | 镀镍铜 | 挤出TFE | 260度 | 600伏 | 28至8 | RE | |
| M22759/13 | 镀锡铜 | 挤出FEP | 135度 | 600伏 | 24至10 | CA | 中等 |
| M22759/14 | 镀锡铜 | 挤出FEP | 135度 | 600伏 | 26至12 | CB | 轻 |
| M22759/15 | 镀银高强度铜合金 | 挤出FEP | 135度 | 600伏 | 26至20 | CC | 轻 |
| M22759/16 | 镀锡铜 | 挤出ETFE | 150度 | 600伏 | 24至02 | TE | 中等 |
| M22759/17 | 镀银高强度铜合金 | 挤出ETFE | 150度 | 600伏 | 26至20 | TF | 中等 |
| M22759/18 | 镀锡铜 | 挤出ETFE | 150度 | 600伏 | 26至10 | TG | 轻 |
| M22759/19 | 镀银高强度铜合金 | 挤出ETFE | 150度 | 600伏 | 26至20 | TH | 轻 |

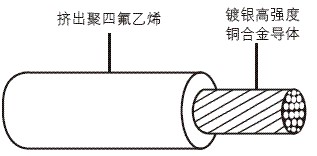

| M22759/20 | 镀银高强度铜合金 | 挤出TFE | 200度 | 1000伏 | 28至20 | TK | |
| M22759/21 | 镀镍高强度铜合金 | 挤出TFE | 260度 | 1000伏 | 28至20 | TL | |
| M22759/22 | 镀银高强度铜合金 | 挤出TFE | 200度 | 600伏 | 28至20 | TM | |
| M22759/23 | 镀镍高强度铜合金 | 挤出TFE | 260度 | 600伏 | 28至20 | TN | |
| M22759/28 | 镀银铜 | 挤出TFE | 260度 | 600伏 | 28至20 | JB | |
| M22759/29 | 镀镍铜 | 挤出TFE | 260度 | 600伏 | 28至20 | JC | |
| M22759/30 | 镀银高强度铜合金 | 挤出TFE | 200度 | 600伏 | 28至20 | JD | |
| M22759/31 | 镀镍高强度铜合金 | 挤出TFE | 260度 | 600伏 | 28至20 | JE | |

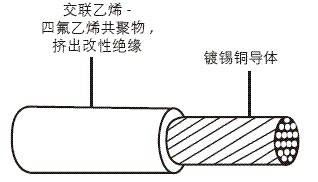

| M22759/32 | 镀锡铜 | XL-ETFE | 150度 | 600伏 | 30至12 | SB | 轻 |
| M22759/33 | 镀银高强度铜合金 | XL-ETFE | 200度 | 600伏 | 30至20 | SC | 轻 |
| M22759/34 | 镀锡铜 | XL-ETFE | 150度 | 600伏 | 24至2/0 | SD | 正常 |
| M22759/35 | 镀银高强度铜合金 | XL-ETFE | 200度 | 600伏 | 26至20 | SE | 正常 |
| M22759/41 | 镀镍铜 | XL-ETFE | 200度 | 600伏 | 26至2/0 | SM | 正常 |
| M22759/42 | 镀镍高强度铜合金 | XL-ETFE | 200度 | 600伏 | 26至20 | SN | 正常 |
| M22759/43 | 镀银高强度铜合金 | XL-ETFE | 200度 | 600伏 | 26至2/0 | SP | 正常 |
| M22759/44 | 镀银铜 | XL-ETFE | 200度 | 600伏 | 28至12 | SR | 轻 |
| M22759/45 | 镀镍铜 | XL-ETFE | 200度 | 600伏 | 28至12 | SS | 轻 |
| M22759/46 | 镀镍高强度铜合金 | XL-ETFE | 200度 | 600伏 | 28至20 | ST | 轻 |
| M22759/80 | 镀锡铜 | 复合材料 | 150度 | 600伏 | 26至10 | WB | 轻 |
| M22759/81 | 镀银高强度铜合金 | 复合材料 | 200度 | 600伏 | 26至20 | WC | 轻 |
| M22759/82 | 镀镍高强度铜合金 | 复合材料 | 260度 | 600伏 | 26至20 | WE | 轻 |
| M22759/83 | 镀银铜 | 复合材料 | 200度 | 600伏 | 2至4/0 | WF | 正常 |
| M22759/84 | 镀镍铜 | 复合材料 | 260度 | 600伏 | 2至4/0 | WG | 正常 |
| M22759/85 | 镀锡铜 | 复合材料 | 150度 | 600伏 | 2至4/0 | WH | 正常 |
| M22759/86 | 镀银铜 | 复合材料 | 200度 | 600伏 | 26至4/0 | WJ | 正常 |
| M22759/87 | 镀镍铜 | 复合材料 | 260度 | 600伏 | 26至4/0 | WK | 正常 |
| M22759/88 | 镀锡铜 | 复合材料 | 150度 | 600伏 | 26至4/0 | WL | 正常 |
| M22759/89 | 镀银高强度铜合金 | 复合材料 | 200度 | 600伏 | 26至20 | WM | 正常 |
| M22759/90 | 镀镍高强度铜合金 | 复合材料 | 260度 | 600伏 | 26至20 | WN | 正常 |
| M22759/91 | 镀银铜 | 复合材料 | 200度 | 600伏 | 26至10 | WP | 轻 |
| M22759/92 | 镀镍铜 | 复合材料 | 260度 | 600伏 | 26至10 | WR | 轻 |
